弊社製品のリビジョンアップ内容と履歴

新・旧加工書の作成・閲覧

新：×　旧：○
新：※　旧：○
新：○　旧：○
※ 雅2005の加工書作成
雅Ver.6.60以前・・・旧加工書のみ作成・閲覧可能
雅Ver.6.60以降・・・新・旧加工書の両方を作成・閲覧可能
新・旧加工書の作成(雅2005[Ver.6.60以降])
  新加工書作成 旧加工書作成
加工書未作成 ○ ○ ○・・・作成可能
旧加工書作成済み △ ○ △・・・新加工書へコンバート後、作成可能
新加工書作成済み ○ × ×・・・作成不可

新加工書の特徴

加工書のページ形式の変更

ページ操作シート 新加工書では、ページがシート形式で作成されるようになり
「Fig_xxx」という名前で「モデル」「Layout1」シートと同じ場所に表示されます。これにより
  • 各シートを選択してのシステム切替
  • 加工書ページの編集(ページ移動や削除など)
といった事ができます。

CADモード・ページの切替

旧加工書

CAD画面との切替
「システム切替ボタン」を使用して、CADシステム画面と加工書システム画面を切り替えます。
システム切替ボタン
システム切替ボタン

加工書ページの切替
「ページ切替ボタン」で前・次のページへ進んだり、「ページ操作画面」で任意のページに移動します。
加工書ページ切替ボタン
ページ切替ボタン

加工書ページ操作画面
ページ操作画面
新加工書

CAD画面との切替
「モデル」シートや任意の加工書ページのシートを選択して、各システム画面を切り替えます。
加工書ページの切替
任意の加工書ページのシートを選択して切り替えます。
システム切替・ページ操作画面
ページ操作シート

ページの編集

1.ページの移動またはコピー
加工書ページの移動やコピーができます
移動・コピー前
ページを選択して移動・コピーを実行
移動・コピー実行画面
移動・コピーする場所を選択(コピーする時は、「コピーを作成する」にチェックを入れます)
移動・コピー後
2.ページの削除
不必要な加工書のページを削除することができます。

ページを選択して削除を実行
ページ削除後
3.シート番号整列
ページの移動や削除でずれてしまったページ番号を、再度振りなおします。

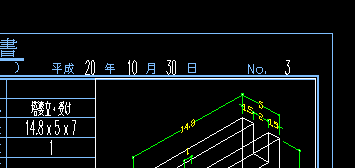

シート番号整列前の状態


シート番号整列を実行
シート番号整列後の状態

タイトル欄編集


加工書ページの上部には、図面番号・注釈・年月日が入るタイトル欄があります。
旧加工書のタイトル欄編集画面

旧加工書では、1ページ毎にタイトル欄を
編集する必要があります
新加工書のタイトル欄編集画面

新加工書ではページ指定方法が選択できるので
選択したページや全ページといった指定ができます。

旧加工書コンバート

旧加工書を新加工書に変換することができます。
変換後は新加工書として使用できますが、旧加工書に戻すことはできません。
